Wechselrichter

Wechselrichter

12 V DC --> 230 V AC

Amorphes Solarmodul von Conrad 6 Watt 12 Volt Panel 25 €

Laderegeler 20 €, (mit Tiefentladeschutz, 4 A, Typ 18122) lädt

12 Volt 7 Ah Blei Akku 30 € (Conrad Nr. 25 02 02 Wartungsfrei)

Spannungswandler CL 300-12, Wechselrichter (Trapezspannung) (Leistung 300 Watt, Spitzenleistung 600 Watt) macht aus 12 Volt Gleichspannung 220 Volt Wechselspannung 30 €.

Schwierigkeitsgrad Für Anfänger (aber 230Volt) Gruppe Spannungs-Versorgung Funktion: Wechselrichter mit ext. Trafo Eingang: 12V-DC ca.1,5A Ausgang: 3-Pol. Anschluss für Trafo Einstellungen: "Netzfrequenz" ca. 50-400Hz Größe: Platine 47 x 37 mm (300dpi)

Zusatz-Info:

Die Schaltung ist rund im einen CMOS-IC 4047 herum aufgebaut.
Der IC ist hier als astabiler Multivibrator geschaltet und stellt an seinen Ausgängen 10 und 11 ein symmetrisches Rechteck-Signal an das von den beiden Transistoren verstärkt wird und dadurch einmal die eine Trafo-Wicklung und dann wider die andere Wicklung unter Strom setzt.
Zu deutsch heißt das das immer nur ein Transistor leitet so wie bei meinem Wechselblinker auch.
Beide Trafo-Spulen liegen über die Sicherung an +UV, nu schaltet immer abwechselnd mal der eine mal der andere Transistor die entsprechende Trafowicklung mit dem anderen Anschluss nach Masse so das ein Strom fließen kann.
Dadurch entsteht dann die Wechselspannung. Denn bei einer Wicklung müsste man diese immer umpolen, wozu aber schon mindestens 4 Transen nötig währen.

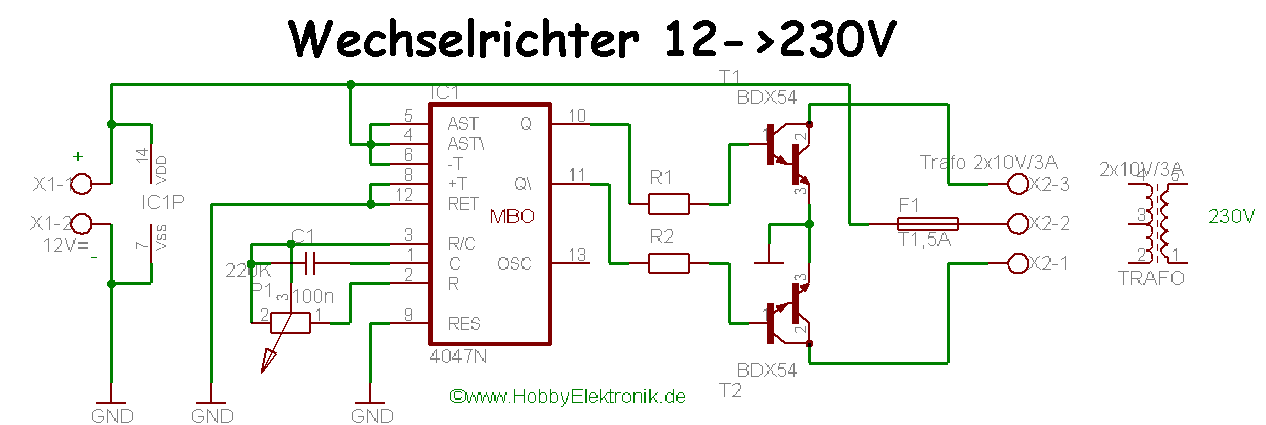

Schaltplan/Nachbau:

Bestückung:

IC1 1x CMOS IC . CD4047
T1+2 2x Darlington PNP BDX54
C1 1x Kondensator 100nF
R1,2 2x Widerstand 470R
P1 1x Poti liegend 220K
F1 1x Sicherungshalter T1,5A
X1 1x Anschlussklemme 2-Pol.
X2 1x Anschlussklemme 3-Pol.

TR1 Trafo 2x10Volt/3A (ca. 60Va)
Ringkern-Trafos haben einen besseren Wirkungsgrad und sind daher zu bevorzugen.
1x Kühlkörper für die Transen
Bauteile und Platinen gibts bei mir im Onlineshop

Die Schaltung wird anhand des Planes nachgebaut, dabei dürfte es keine größeren Probleme geben.

Für fortgeschrittene:

Der Trafo wird wie im Schaltplan gezeigt mit dem gemeinsamen (mittleren) Anschluss an die mittlere Klemme geklemmt, also mit der 10 Volt Seite aber das sollte ja klar sein.
Dann legt man eine Spannung an, das Poti sollte dabei am besten im Mittelstellung sein.
Nu misst man mit'm Multimeter die Frequenz am Ausgang nach und stellt die auf schöne 50HZ ein.
Zur Kontrolle sollte man die Spannung auch mal nachmessen ... nicht das die viel höher ist als gedacht.. wobei das geht wahrscheinlich besser bei Belastung, denn sonst kann's sein das man Müll misst.
Also vielleicht noch nen 20 K Widerstand als Verbraucher dran hängen, dann frisst der so 2 Watt... sollte also schon ein bissl dickeres Modell sein oder man muss sehr schnell messen :o)
Die Transistoren sollten unbedingt auf einen Kühlkörper montiert werden, damit sie Ihre Wärme los werden können.

News:
Achtung im Schaltplan sind NPN Transistoren eingezeichnet.
Das muss aber der angegebene PNP-Typ sein. Im Layout müssen dann aber der Collektor sowie der Emmiter vertauscht werden.
Da habe ich noch einen Fehler im Layout. Zudem muss Pin 4 auf Masse statt an + !!

Quelle: http://knollep.de/Hobbyelektronik/projekte/42/index.htm

Kommentar:

Also ich hab den Wechselrichter von deiner HP nachgebaut, und es ist sehr empfehlenswert die Darlingtonverstärker auf einen Kühlkörper zu bauen, da man sonst nach 2 min neue einbauen kann. Außerdem ist die erzeugte Leistung mit 10 Watt nicht gerade berauschend.
